Podczas jazdy samochodem rzadko zastanawiamy się nad mechaniką, która umożliwia płynny obrót kół podczas skręcania i ruchów zawieszenia. Za ten proces odpowiada kluczowy element układu napędowego – przegub homokinetyczny. Bez niego każde skręcenie kierownicy wiązałoby się z szarpnięciami, utratą mocy i szybkim zużyciem innych komponentów pojazdu.
Spis treści
- Czym jest przegub homokinetyczny?
- Budowa i zasady działania przegubu homokinetycznego
- Rodzaje przegubów homokinetycznych
- Objawy zużycia przegubu homokinetycznego
- Konserwacja i wymiana
- Zastosowanie i znaczenie przegubu CV
- Podsumowanie
- Najczęściej zadawane pytania (FAQ)
Czym jest przegub homokinetyczny?
Przegub homokinetyczny, zwany także przegubem CV (z ang. Constant Velocity), to element mechaniczny umożliwiający przekazywanie momentu obrotowego między dwoma wałami ustawionymi pod kątem względem siebie. Kluczową cechą tego przegubu jest utrzymanie stałej prędkości kątowej – wał odbiorczy obraca się z taką samą prędkością jak wał napędowy niezależnie od kąta między nimi.
Budowa i zasady działania przegubu homokinetycznego

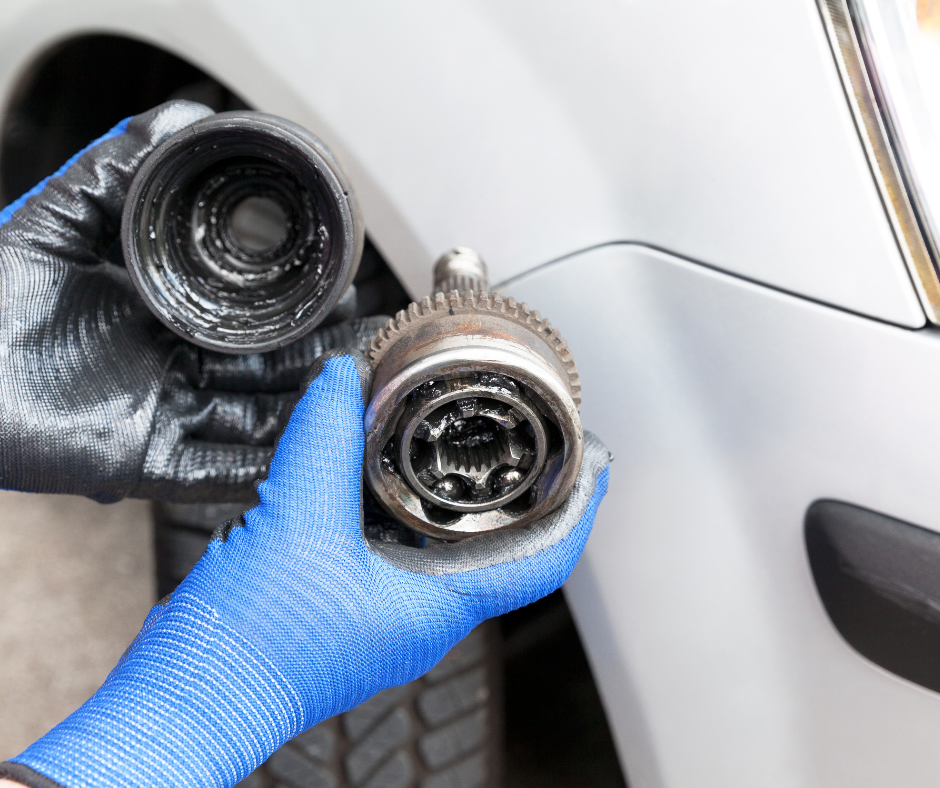

Przegub homokinetyczny składa się z kilku bardzo ważnych elementów: korpusu zewnętrznego (tulei), pierścienia wewnętrznego połączonego z wałem napędowym, kulek lub rolek przenoszących moment obrotowy oraz separatora utrzymującego elementy toczne w odpowiedniej pozycji. Całość zabezpieczona jest elastyczną osłoną (manhetą) wykonaną z gumy lub tworzywa, która chroni przegub przed zanieczyszczeniami i utrzymuje w nim smar.
Zasada działania opiera się na geometrycznym rozmieszczeniu elementów tocznych w taki sposób, aby zawsze znajdowały się w płaszczyźnie symetrii kąta między wałami. Dzięki temu, niezależnie od kąta ustawienia wałów, prędkość kątowa pozostaje stała, co eliminuje drgania i zapewnia płynną jazdę.
Rodzaje przegubów homokinetycznych
W motoryzacji stosowane są głównie dwa typy przegubów homokinetycznych:
Przegub Rzeppa – najczęściej spotykany w samochodach osobowych. Charakteryzuje się kulkową konstrukcją, gdzie sześć kulek stalowych przenosi moment obrotowy między pierścieniami wewnętrznym i zewnętrznym. Doskonale sprawdza się w kołach skrętnych i może pracować pod kątami do 45–50 stopni.
Przegub trójramiennikowy (tripod) – składa się z trzech rolek osadzonych na trzech ramionach. Jest bardziej odporny na obciążenia osiowe i najczęściej stosowany po stronie skrzyni biegów, gdzie kąty pracy są mniejsze, ale wymagane jest lepsze tłumienie drgań.
Przeguby homokinetyczne dostępne są w różnych konfiguracjach montażowych. Szczególnie popularne są przeguby homokinetyczne na rurę, które dzięki specjalnej konstrukcji umożliwiają bezpośrednie połączenie z rurowym wałem napędowym. Ten typ rozwiązania często stosowany jest w maszynach rolniczych i wałkach WOM (Wałek Odbioru Mocy), gdzie wymagane jest wzmocnione połączenie odporne na większe obciążenia oraz pracę pod znacznymi kątami – nawet do 70–80 stopni.
Objawy zużycia przegubu homokinetycznego
Rozpoznanie problemów z przegubem homokinetycznym jest stosunkowo proste, jeśli wiemy, na co zwrócić uwagę. Najczęstszym objawem jest charakterystyczny trzask lub stuk podczas skręcania, szczególnie wyraźny przy manewrowaniu na parkingu czy wyjeździe z garażu. Dźwięk ten powstaje, gdy zużyte elementy przegubu nie przenoszą już prawidłowo momentu obrotowego.
Inne symptomy to drgania odczuwalne w kierownicy podczas przyspieszania, szczególnie zauważalne przy ruszaniu z miejsca, oraz trzaski podczas jazdy po nierównościach. W skrajnych przypadkach może dojść do całkowitego uszkodzenia przegubu, co objawia się utratą napędu na dane koło.
Konserwacja i wymiana
Przegub homokinetyczny to element względnie trwały, ale wymaga odpowiedniej konserwacji. Najważniejszym aspektem jest utrzymanie szczelności osłony gumowej (manhety). Pęknięta lub uszkodzona osłona prowadzi do wydostania się smaru i przedostania się zanieczyszczeń do wnętrza przegubu, co znacznie przyspiesza jego zużycie.
Regularne kontrole stanu manhety, szczególnie po jeździe w trudnych warunkach (błoto, kurz, sól drogowa), mogą znacznie wydłużyć żywotność przegubu. W przypadku niewielkich uszkodzeń osłony szybka naprawa i uzupełnienie smaru może uratować przegub przed kosztowną wymianą.
Wymiana przegubu homokinetycznego to zadanie dla doświadczonego mechanika, wymagające specjalistycznych narzędzi i wiedzy. Proces obejmuje demontaż koła i elementów zawieszenia oraz często wymaga specjalnych ściągaczy.
Zastosowanie i znaczenie przegubu CV
Przeguby homokinetyczne znajdziemy w każdym współczesnym samochodzie z napędem na przednie koła oraz w pojazdach z napędem na wszystkie koła. W samochodach z napędem tylnym przeguby CV stosowane są w wałach napędowych kół tylnych wyposażonych w niezależne zawieszenie.
Znaczenie przegubów homokinetycznych wykracza poza sam komfort jazdy. Zapewniają one bezpieczne i przewidywalne zachowanie pojazdu podczas skręcania, co jest kluczowe dla bezpieczeństwa ruchu drogowego. Właściwe funkcjonowanie tych elementów wpływa także na żywotność innych komponentów układu napędowego, w tym skrzyni biegów i różnicowego.
Podsumowanie
Przegub homokinetyczny odgrywa istotną rolę w codziennej pracy pojazdu. Rozpoznanie charakterystycznych trzasków podczas skręcania czy wibracji w kierownicy może uchronić przed kosztowną awarią i zwiększyć bezpieczeństwo na drodze. Właściwa konserwacja, zwłaszcza dbałość o stan manhety, zapewnia długą żywotność i stabilną pracę układu napędowego.
Najczęściej zadawane pytania (FAQ)
1. Jak dbać o przegub homokinetyczny, aby służył dłużej?
Regularnie kontroluj stan osłony gumowej (manhety) i smar. Szybko naprawiaj drobne uszkodzenia osłony, aby zapobiec przedostawaniu się zanieczyszczeń.
2. Jak długo wytrzymuje przegub homokinetyczny?
Przegub CV jest trwały, ale jego żywotność zależy od warunków eksploatacji i konserwacji – zwykle wytrzymuje wiele lat przy prawidłowej obsłudze.
3. Czy można samodzielnie wymienić przegub homokinetyczny?
Wymiana wymaga doświadczenia, specjalistycznych narzędzi i demontażu elementów zawieszenia, dlatego najlepiej powierzyć ją wykwalifikowanemu mechanikowi.
4. Co to jest kompletny przegub homokinetyczny na rurę?
To gotowy przegub CV zamocowany na fragmencie wału w formie rury, fabrycznie nasmarowany i gotowy do montażu.
5. Czy przeguby homokinetyczne występują tylko w samochodach osobowych?
Nie, stosuje się je także w samochodach dostawczych, SUV-ach, pojazdach terenowych, maszynach rolniczych i przemysłowych.
6. Co to są przeguby szerokokątne i gdzie się je stosuje?
Przeguby szerokokątne to przeguby homokinetyczne przystosowane do pracy pod dużymi kątami skrętu. Stosuje się je w SUV-ach, samochodach terenowych, maszynach rolniczych i przemysłowych, gdzie wały lub półosie muszą przenosić moment obrotowy przy większych kątach.
