Silnik turbinowy – budowa, zasada działania i zastosowanie

Silnik turbinowy to jeden z najbardziej zaawansowanych technologicznie typów silników spalinowych. Choć większość osób kojarzy go wyłącznie z lotnictwem, jego zastosowanie jest znacznie szersze – od przemysłu energetycznego, przez transport morski, aż po wojskowość. Czym dokładnie jest silnik turbinowy, jak działa i gdzie się sprawdza najlepiej?

Spis treści

1. Czym jest silnik turbinowy?
2. Budowa silnika turbinowego
3. Jak działa silnik turbinowy?
4. Zalety silników turbinowych
5. Wady silników turbinowych
6. Zastosowanie silników turbinowych
7. Smary i oleje w silnikach turbinowych – dlaczego jakość ma znaczenie?
8. Silnik turboodrzutowy – szczególny przypadek turbiny gazowej
9. Typy silników turbinowych w lotnictwie
10. Najczęściej zadawane pytania (FAQ)

Czym jest silnik turbinowy?

Silnik turbinowy to urządzenie, które przekształca energię chemiczną paliwa w energię mechaniczną – a ta z kolei może być zamieniana na napęd lub energię elektryczną. W odróżnieniu od klasycznych silników tłokowych, które pracują w cyklach (skok tłoka w górę i w dół), turbina gazowa działa w sposób ciągły: powietrze jest nieustannie zasysane, sprężane, mieszane z paliwem, zapalane i wyrzucane jako strumień spalin.

To właśnie ciągłość procesu sprawia, że silniki turbinowe mogą osiągać bardzo wysokie moce przy stosunkowo niewielkich gabarytach.

Budowa silnika turbinowego

Mimo że turbiny gazowe różnią się między sobą w zależności od zastosowania, ich budowa opiera się na kilku kluczowych elementach. Są to:

sprężarka – pierwszy etap pracy silnika. To tutaj powietrze pobierane z zewnątrz zostaje kilkukrotnie sprężone, co zwiększa jego ciśnienie i temperaturę, przygotowując je do spalania. Sprężarki mogą być osiowe (stosowane w silnikach lotniczych i przemysłowych wysokiej mocy) lub odśrodkowe (częstsze w mniejszych jednostkach).

komora spalania – w tym miejscu sprężone powietrze miesza się z paliwem (najczęściej naftą lotniczą, gazem ziemnym lub olejem napędowym) i zostaje zapalone. Spalanie przebiega w sposób ciągły, a temperatura w komorze może sięgać nawet 1500–2000°C. Z tego powodu materiały użyte do budowy komory muszą cechować się wyjątkową odpornością na wysoką temperaturę.

turbina – serce całego układu. Gorące spaliny wyrzucane z komory spalania uderzają w łopatki turbiny, wprawiając ją w ruch obrotowy. Część tej energii napędza sprężarkę (z którą turbina jest połączona wałem), a pozostała część zasila wał wyjściowy lub generuje ciąg – zależnie od zastosowania silnika.

wał napędowy – łączy turbinę ze sprężarką oraz z elementem, który ma być napędzany (śmigłem, generatorem, napędem okrętowym itd.).

dysza wylotowa – końcowy element, przez który spaliny są wyrzucane na zewnątrz. W silnikach odrzutowych dysza wytwarza ciąg propulsyjny, w silnikach przemysłowych – odprowadza gazy.

Jak działa silnik turbinowy?

Zasada działania turbiny gazowej opiera się na tzw. obiegu Braytona. Najpierw powietrze jest zasysane i sprężane w sprężarce, po czym trafia do komory spalania, gdzie miesza się z paliwem i zostaje zapalone. Gorące spaliny rozprężają się i z dużą prędkością przepływają przez turbinę, wprawiając ją w ruch obrotowy. Na końcu spaliny są wyrzucane przez dyszę wylotową. Cały proces przebiega w sposób ciągły – bez przerw, skoków czy cykli charakterystycznych dla silników tłokowych. To jeden z powodów, dla których turbiny pracują wyjątkowo płynnie i stabilnie.

Zalety silników turbinowych

Silniki turbinowe mają szereg cech, które sprawiają, że są niezastąpione w wielu dziedzinach. Do ich zalet należą:

• wysoka moc przy małej masie – turbiny potrafią generować ogromną moc w stosunku do swoich rozmiarów i wagi, co ma kluczowe znaczenie w lotnictwie.
• płynna i cicha praca – brak tłoków i gwałtownych skoków ciśnienia sprawia, że silnik pracuje równomiernie, bez drgań.
• wszechstronność paliwowa – turbiny gazowe mogą zasilać różne rodzaje paliw: naftą lotniczą, gazem ziemnym, a nawet niektórymi biopaliwami.
• długa żywotność – przy odpowiedniej eksploatacji i regularnej konserwacji turbiny gazowe mogą pracować przez dziesiątki tysięcy godzin.
• szybki rozruch – czas potrzebny do osiągnięcia pełnej mocy jest znacznie krótszy niż w przypadku wielu innych typów silników.

Wady silników turbinowych

Oczywiście technologia ta nie jest pozbawiona ograniczeń. Precyzja wykonania oraz materiały odporne na ekstremalne temperatury sprawiają, że turbiny są drogie zarówno w budowie, jak i w utrzymaniu. Sprawność silnika spada też przy niskich obciążeniach – turbina pracuje najefektywniej przy dużych, stałych obrotach, a w warunkach częściowego obciążenia jej wydajność wyraźnie maleje. Warto też pamiętać o wrażliwości na jakość paliwa i środków smarnych – zanieczyszczenia mogą prowadzić do przyspieszonego zużycia łopatek turbiny czy łożysk, co bezpośrednio przekłada się na koszty eksploatacji.

Zastosowanie silników turbinowych

Turbiny gazowe są wykorzystywane wszędzie tam, gdzie wymagana jest duża moc, niezawodność i ciągłość pracy:

• lotnictwo – to tu turbiny gazowe rządzą niepodzielnie. Silniki odrzutowe i turbośmigłowe napędzają zarówno samoloty pasażerskie, jak i wojskowe.
• energetyka – elektrownie gazowe wyposażone w turbiny generują energię elektryczną na skalę przemysłową, często stanowiąc rezerwę dla elektrowni węglowych i odnawialnych źródeł energii.
• transport morski i kolejowy – okręty wojenne, promy oraz lokomotywy o dużej mocy korzystają z turbin gazowych jako głównego lub pomocniczego źródła napędu.
• przemysł naftowy i gazowy – turbiny napędzają sprężarki i pompy na platformach wiertniczych oraz w tłoczniach gazu.
• wojskowość – czołgi, śmigłowce i okręty bojowe to kolejne przykłady zastosowań, gdzie niezawodność i moc są absolutnym priorytetem.

Smary i oleje w silnikach turbinowych – dlaczego jakość ma znaczenie?

Silnik turbinowy pracuje w ekstremalnych warunkach – wysokie temperatury, ogromne prędkości obrotowe i stałe obciążenia sprawiają, że układ smarowania odgrywa krytyczną rolę. Właściwy olej turbinowy musi zapewniać stabilność termiczną, ochronę przed korozją, minimalne parowanie i odpowiednią lepkość w szerokim zakresie temperatur. Stosowanie środków smarnych niskiej jakości lub nieodpowiednich do danego zastosowania może skrócić żywotność silnika i prowadzić do kosztownych awarii. To właśnie dlatego dobór oleju do turbiny powinien być zawsze oparty na zaleceniach producenta i konsultacji ze specjalistą.

Silnik turboodrzutowy – szczególny przypadek turbiny gazowej

W lotnictwie stosuje się kilka odmian silników turbinowych, różniących się sposobem wytwarzania ciągu. Najbardziej znanym przykładem jest silnik turboodrzutowy, który wyróżnia się na tle pozostałych sposobem wytwarzania siły napędowej. O ile turbina gazowa w elektrowni lub na okręcie oddaje swoją energię wałowi, który napędza generator czy śrubę okrętową, o tyle silnik turboodrzutowy działa na zupełnie innej zasadzie: cały ciąg powstaje z gwałtownego wyrzutu spalin przez dyszę wylotową. Innymi słowy – silnik pcha maszynę do przodu, odpychając się od wyrzuconych gazów. To klasyczny przykład III zasady dynamiki Newtona w praktyce inżynierskiej.

Typy silników turbinowych w lotnictwie

Warto rozróżnić kilka pokrewnych konstrukcji, które często są ze sobą mylone:

• silnik turboodrzutowy – cały ciąg pochodzi z dyszy. Wysoka prędkość lotu, stosunkowo głośna praca, wysokie zużycie paliwa. Typowy dla myśliwców i starszych samolotów pasażerskich.

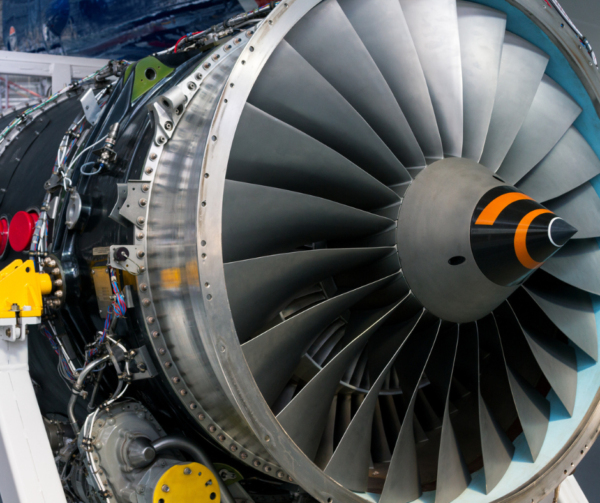

• silnik turbowentylatorowy (turbofan) – nowocześniejsza wersja. Duży wentylator z przodu silnika zasysa dodatkowe powietrze, które omija komorę spalania i miesza się ze spalinami – lub tworzy osobny strumień. Wynik: ciszej, oszczędniej, bardziej ekonomicznie. Dominuje we współczesnym lotnictwie pasażerskim.
• silnik turbośmigłowy – turbina oddaje niemal całą energię wałowi, który napędza śmigło. Ciąg z dyszy jest minimalny. Stosowany w samolotach regionalnych i transportowych.

Silnik turboodrzutowy w czystej postaci jest dziś rzadziej spotykany w lotnictwie cywilnym, ale pozostaje punktem odniesienia dla całej rodziny silników turbinowych stosowanych w powietrzu.

Najczęściej zadawane pytania (FAQ)

1. Czym różni się silnik turbinowy od silnika tłokowego?
Silnik tłokowy pracuje cyklicznie – spalanie odbywa się w zamkniętej komorze, a tłok wykonuje kolejne suwy. Silnik turbinowy działa w sposób ciągły: powietrze jest nieustannie zasysane, sprężane, zapalane i wyrzucane. Efekt to płynniejsza praca, mniejsza masa i wyższa osiągalna moc.

2. Jakie paliwa mogą zasilać silnik turbinowy?
W zależności od konstrukcji turbiny gazowe mogą pracować na nafcie lotniczej, gazie ziemnym, oleju napędowym, a nawet niektórych biopaliwach. Kluczowe jest, by paliwo spełniało wymagania producenta – zanieczyszczenia mogą prowadzić do uszkodzeń komory spalania i łopatek.

3. Dlaczego silniki turbinowe są drogie w utrzymaniu?

Turbiny pracują w ekstremalnych warunkach – temperatury w komorze spalania przekraczają 1500°C, a prędkości obrotowe są bardzo wysokie. Wymaga to materiałów o wyjątkowych właściwościach i precyzyjnego wykonania, co bezpośrednio przekłada się na koszty przeglądów i napraw.

4. Jaką rolę odgrywają oleje i smary w silniku turbinowym?

Odpowiadają za ochronę i chłodzenie łożysk oraz uszczelnień pracujących w wysokiej temperaturze. Olej turbinowy musi zachowywać stabilność termiczną i odpowiednią lepkość – niewłaściwy środek smarny znacząco skraca żywotność silnika.

5. Czy silniki turbinowe są wydajne przy niskim obciążeniu?

Nie – to jedna z ich głównych wad. Turbina osiąga najwyższą sprawność przy dużych, stałych obciążeniach. Przy pracy w niepełnym zakresie jej wydajność spada wyraźnie, dlatego stosuje się ją tam, gdzie zapotrzebowanie na moc jest stabilne i wysokie.
